1、概述

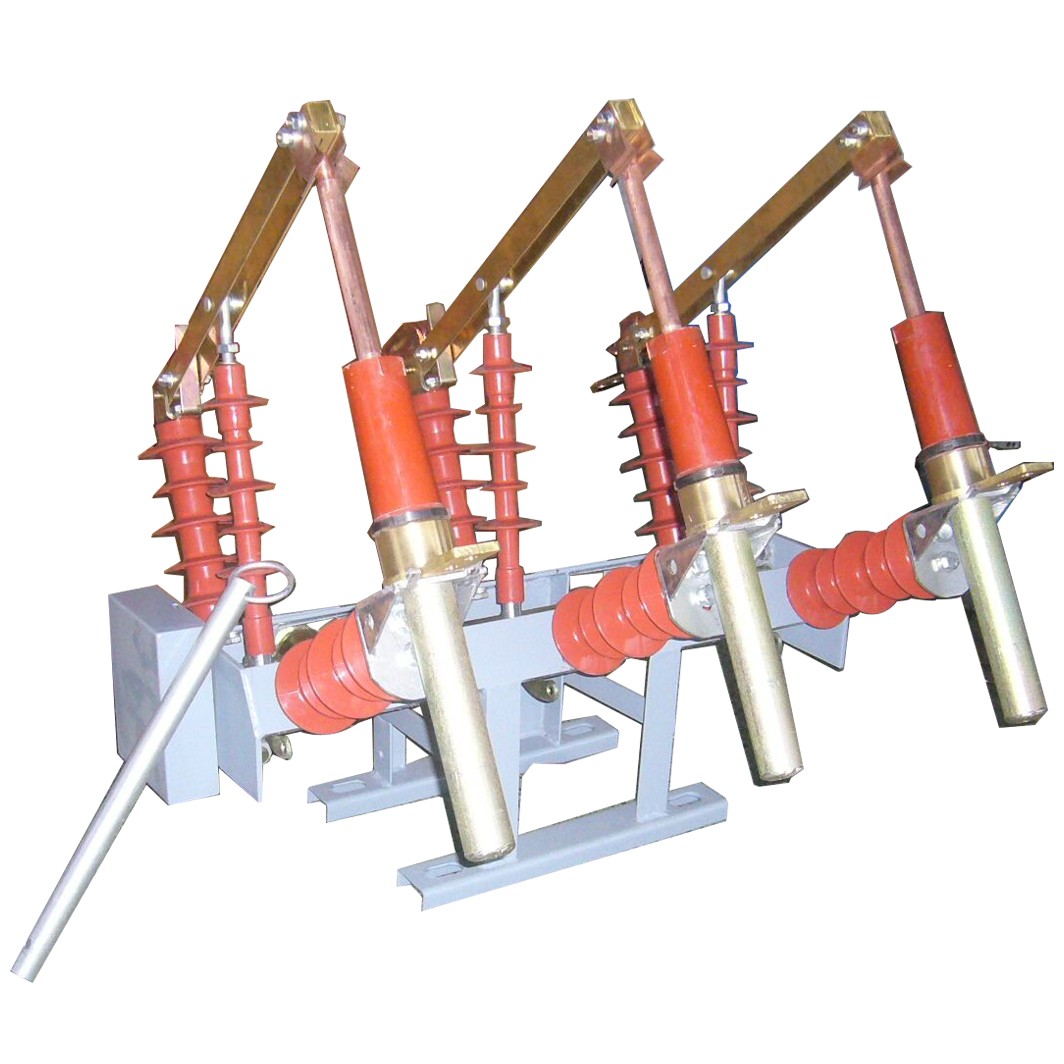

FW5-12型戶外高壓產氣式負荷開關（以下簡稱負荷開關）用于交流50Hz，額定電壓為10kV 的三相系統中，分，合負荷電流。

負荷開關為柱上單電桿安裝，用絕緣棒或繩索操作，也可配用桿下操動機構操作。

2、產品型號及含義

3、產品正常使用條件

周圍環境溫度不超過＋40℃，不低于-40℃

海拔不超過1000m

風壓不超過700Pa（相當于風速34m/s ) ;

無化學腐蝕、易燃、易爆、嚴重污穢和劇烈振動的場所。

4、主要技術參數

型號：FW5-12

額定電流A： 150,200,

4s穩定電流kA（有效值）：4

動穩定電流kA（峰值）：10

額定電流下的電壽命（分、合）次：各50

額定開斷電流（有效值）kA：1.25

額定短路關合電流（峰值）kA：3.15

重量kg：75

5、結構特點及原理

底架由角鋼和鋼板焊接而成，其上裝有主軸及支承軸承和分閘彈簧座，緩沖彈簧器。底架上部支柱絕緣子固定滅弧室，下部支柱絕緣子固定閘刀。操動機構附裝于底架右側與主軸相連。主軸上焊有若干拐臂，有的通過拉桿絕緣子與閘刀相連，有的壓縮分閘彈簧為分閘貯能，有的在分閘時與緩沖彈簧器相碰起定位作用。

滅弧室主要由接線座、保護管、靜觸頭座、觸指、觸指彈簧、導電桿、消弧頭、消弧管噴口及推力彈簧等組成

5.1．合閘（分二步動作）

首先將合閘手柄輕輕拉下，主軸順時針旋轉，拉桿拐臂帶動拉桿絕緣子使閘刀與導電桿頂部輕微接觸，此時線路尚未接觸（此動作主要目的是減少下拉行程，便于下一步快速合閘在操作時必須特別注意）。

接著用力快速下拉，主軸繼續順時針旋轉，閘刀夾片楔入導電桿頂端凹頸，并使導電桿向滅弧室內方向迅速運動，當主軸旋轉到機構合閘位置時，導電桿插入靜觸指中，此時線路接通。     同時分閘彈簧和滅弧室內推力彈簧壓縮貯能為分閘作好準備。

5.2分閘

將分閘拉環向下拉，機構脫扣，主軸通過分閘拐臂在分閘彈簧的作用下，逆時針旋轉。拉桿拐臂帶動拉桿絕緣子使閘刀運動。導電桿在閘刀夾片的夾帶下和推力彈簧的推動下．與靜觸指分離形成內斷口．電弧即在滅弧環和滅弧圈之間產生。隨著導電桿向外迅速運動，被拉長的電弧在消弧頭和消弧管之間的窄縫中燃燒消弧材料由于電弧作用而產生大量氣體．滅弧室內壓力激增，隨即氣流向噴口高速噴出，形成強烈縱吹使電弧熄來線路切斷。同時閘刀在分閘彈簧和自重的作用下繼續運動最后與導電桿脫離形成外斷口，使開關保持明顯分閘狀態。

6、安裝使用注意事項

6.1 因負荷開關出廠均經嚴格調整和試驗，故一般情況下，其內部不需要拆卸和重新調整只需要檢查各處螺釘是否松動。

6.2 投入運行前．絕緣子應擦干凈各機械轉動部分應涂以機械油HJ-30

6.3 負荷開關是單桿抱箍式垂直安裝用兩個抱箍和四個螺栓（用戶自備）通過底架固定于電桿上

6.4 進行5 一10 次空載分合閘操作，導電桿及機構無任何呆滯、卡死現象，分閘時外隔離斷口大于110mm

6.5 母線與負荷開關接線端子聯接時應擰緊螺栓．同時不應使負荷開關受到來自母線的機械應力。

6.6 接地處接觸表面加工到露出金屬光澤，保證良好接觸．并接上接地線。

6.7 在用戶遵守制造廠規定的運輸、保管和使用規則的條件下．從制造廠發貨日期起，在18 個月內產品因質量不良而發生損壞或不能正常工作時．制造廠應無償?shù)貫橛脩粜蘩砘蚋鼡Q。

7、訂貨須知

用戶在訂貨時應指明下述內容：產品型號、名稱、額定電壓、額定電流、額定開斷電流及數量。
